Thông tin chi tiết sản phẩm:
|
| tên: | Dao phay vỏ FMP-BE - Bước răng mịn | vật liệu cắt: | PCD/PCBN |
|---|---|---|---|
| Max. DOC/ Ap (mm): | 11 | Chèn loại: | BEHW1204 |
| Chiều kính máy cắt tiêu chuẩn (mm): | 40-250 | Chất liệu máy cắt: | 40 - 63: Thép 80 - 250: Nhôm + Thép |
| Thuận lợi: | Cắt tốc độ cao với độ chính xác cao nhất và trọng lượng thấp nhất | ||
| Làm nổi bật: | FMP-BE máy cắt mặt vỏ,máy cắt vai PCD PCBN |
||
FMP-BE máy cắt mặt vỏ để mài mặt và vai BEHW1204 loại chèn PCD PCBN công cụ mài

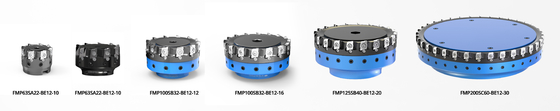

| Thông số kỹ thuật | Danh sách | D | D1 | D2 | D3 | L | Ap max | Z | kg | RPM tối đa | Vật liệu |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ️ | 40 | 11 | 6 | 0.36 | 40000 | Thép |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ️ | 40 | 11 | 8 | 0.55 | 35100 | Thép |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ️ | 40 | 11 | 10 | 0.75 | 30200 | Thép |
| FMP080SA27-BE12-12 | (040401060007) | 80 | 27 | 50 | ️ | 50 | 11 | 12 | 0.96 | 27500 | Thép+Auminium |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ️ | 50 | 11 | 16 | 1.45 | 23800 | Thép+Auminium |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ️ | 63 | 11 | 20 | 2.40 | 19100 | Thép+Auminium |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Thép+Auminium |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Thép+Auminium |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Thép+Auminium |
| Máy cắt được cung cấp lắp ráp với phụ tùng thay thế nhưng không có phần đính kèm, cân bằng động đến G2.5 ở đơn vị 25000 RPM: mm | |||||||||||
|

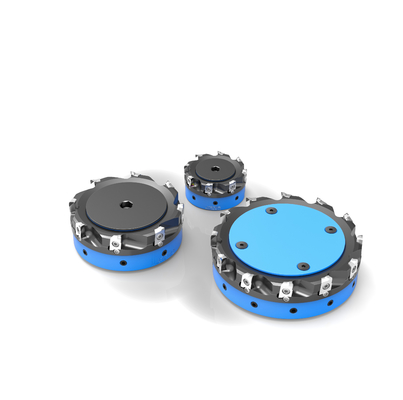

Máy cắt xay Worldia FMP-BEđược phát triển để gia công tốc độ cao của kim loại nhẹ trên ngay cả các trung tâm gia công kích thước nhỏ với trục chính xác.yêu cầu về trọng lượng thấp, quán tính thấp và cân bằng chính xác để cho phép gia tốc trục cao, sức mạnh cao và sức đề kháng mòn được đáp ứng cùng một lúc.Máy cắt từ đường kính 80 đến 160 mm có thể được gắn vào cùng một bộ điều hợp, trong khi trọng lượng của một máy cắt đường kính 160 mm với bộ chuyển đổi BT30 không vượt quá 3 kg.
|
|

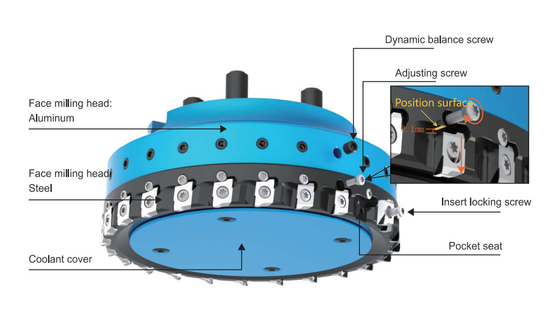

1Thiết kế nhôm hợp kim / thép - Al trung tâm cơ thể để giảm cân - Vòng thép cứng cho độ cứng cao và chống mòn, do đó thời gian cắt dài hơn so với các máy cắt với cơ thể nhôm 2. High chính xác cài đặt ghế túi giữ 0,02 mm axial runout mà không có cài đặt cài đặt 3Là một tiêu chuẩn, mỗi túi cũng có thể được điều chỉnh cho một axis runout trong phạm vi 0,1 mm 4. Đặt BEHW có sẵn trong một loạt các vật liệu, góc dẫn, lau, và góc thiết kế cho nhiều ứng dụng khác nhau trong mặt và vai mài xát thô và hoàn thiện 5- Phân biệt giữa mặt vị trí chèn và cạnh cắt để bảo vệ cạnh cắt và đơn giản hóa việc sử dụng chèn chồng chéo hoặc retipped 6. Chèn với 2 cạnh cắt và phục vụ tái phát / retip để giảm chi phí công cụ cho mỗi bộ phận 7. chất làm mát bên trong thông qua cơ thể cắt |
|
|
Danh mục Worldia bao gồm nhiều loại vật liệu PCD và CVD khác nhau sẽ được lựa chọn dựa trên các yêu cầu ứng dụng cụ thể của bạn.Dưới đây là một lựa chọn bao gồm các ứng dụng phổ biến nhất. |
| Vật liệu của mảnh làm việc | Thể loại | Kích thước hạt (mm) | Đặc điểm | Ứng dụng |
| N | PD10E | 10 | PD10E là loại phổ biến trên thị trường. Nó là sự lựa chọn đầu tiên cho nhiều ứng dụng nơi cần cân bằng độ dẻo dai và chống mòn 9o0d. | Lớp này thường được sử dụng cho các ứng dụng hoàn thiện phi sắt. Các ứng dụng thành công khác bao gồm gia công gỗ, MDF, nhôm silicon có hàm lượng trung bình thấp, cacbua, cao su cứng,graphite vv. |
| PD32E | 2 ~ 30 | PD32E có sự kết hợp độc đáo về khả năng chống mòn, độ bền cạnh và chất lượng cạnh Nó chứa một hỗn hợp kim cương micron được lựa chọn cẩn thận (giữa 2 - 30 um).Sự kết hợp giữa các kích thước hạt này và một quy trình nghiền áp cao được phát triển đặc biệt tạo ra một cấu trúc có khả năng chống mòn cực kỳ và ổn định nhiệt tốt. | Các lĩnh vực ứng dụng bao gồm gia công các bộ phận mài mòn như MMC, hợp kim nhôm silic cao cũng như gia công carbure, cao su cứng, graphite và các vật liệu khác. |
|
Phần làm việc: Vỏ đầu động cơ Vòng trục: Vòng trục đơn Tốc độ tối đa: 16000RPM Bộ điều hợp: BT40 |
|
Phần làm việc: Khung hộp số cho xe thương mại Vòng trục: Vòng trục đơn Tốc độ tối đa: 16000RPM Bộ điều hợp: BT50 |
|
Phần làm việc: Đầu xi lanh Vật liệu: ALSi10MgCu Vòng trục: Vòng trục đơn Tốc độ tối đa: 12000RPM Bộ điều hợp: HSK63 Loại chế biến: Sơn bề mặt Thời gian xử lý: 1 Xét bề mặt: Ra3.2 |
|
Phần làm việc: Hướng dẫn Vòng trục: Vòng trục đơn Tốc độ tối đa: 8000RPM Xét bề mặt: Ra0.4 Độ cứng: HB180 |
| Tư vấn công nghệ và thiết kế công cụ tùy chỉnh | Sau khi nghiên cứu cẩn thận các yêu cầu của bạn, các kỹ sư của chúng tôi đề xuất hiệu quả nhất Nếu cần thiết, thiết kế công cụ chính xác cho nhu cầu của bạn. |
| Lắp ráp và đặt dụng cụ | Nếu được yêu cầu, chúng tôi lắp ráp các máy cắt với các phần đính và điều chỉnh chúng trước khi giao hàng |
| Thêm Nhập lại và Lập lại | Chúng tôi cung cấp tái đúp vào cùng một kích thước chèn nằm dưới điều kiện hấp dẫn |
