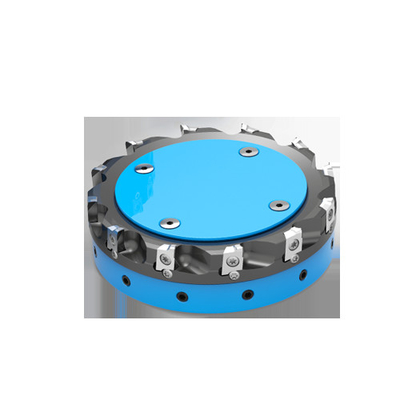

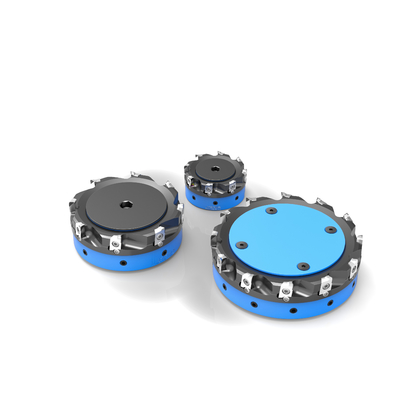

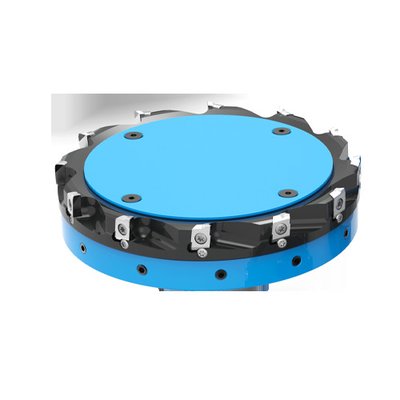

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng
PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng

Hình ảnh lớn :  PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng

Thông tin chi tiết sản phẩm:
Hàng hiệu: Worldia
Chứng nhận: ISO9001/ISO14001
Số mô hình: FMP080SA27-BE12-12

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng

Sự miêu tả
tên: Dao phay vỏ FMP-BE - Bước răng mịn Chất làm mát bên trong: Vâng.
Thuận lợi: Trong kho và giao hàng nhanh vật liệu cắt: PCD/PCBN
Loại: ISO, INCH Max. DOC/ Ap (mm): 11
Chiều kính máy cắt tiêu chuẩn (mm): 40-250 Chất liệu máy cắt: 40 - 63: Thép 80 - 250: Nhôm + Thép
Làm nổi bật:

12 cạnh cắt mặt máy cắt mài

,

FMP080SA27-BE12-12 Máy cắt mài mặt

,

Máy cắt sợi mặt PCD ISO

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng



Thông số kỹ thuật

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 0

Thông số kỹ thuật Danh sách D D1 D2 D3 L Ap max Z kg RPM tối đa Vật liệu
FMP040SA16-BE12-06 040401060013 40 16 36 40 11 6 0.36 40000 Thép
FMP050SA22-BE12-08 040401060005 50 22 45 40 11 8 0.55 35100 Thép
FMP063SA22-BE12-10 040401060006 63 22 45 40 11 10 0.75 30200 Thép
FMP080SA27-BE12-12 040401060007 80 27 50 50 11 12 0.96 27500 Thép+Auminium
FMP100SB32-BE12-16 040401060008 100 32 70 50 11 16 1.45 23800 Thép+Auminium
FMP125SB40-BE12-20 040401060009 125 40 90 63 11 20 2.40 19100 Thép+Auminium
FMP160SC40-BE12-24 040401060010 160 40 115 66.7 63 11 24 3.00 1 4900 Thép+Auminium
FMP200SC60-BE12-30 040401060011 200 60 150 101.6 63 11 30 4.25 11 900 Thép+Auminium
FMP250SC60-BE12-36 040401060012 250 60 200 101.6 63 11 36 6.50 9550 Thép+Auminium
Máy cắt được cung cấp lắp ráp với phụ tùng thay thế nhưng không có phần đính kèm, cân bằng động đến G2.5 ở đơn vị 25000 RPM: mm



PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 1

Ứng dụng chính

Máy cắt xay Worldia FMP-BEđược phát triển để gia công tốc độ cao của kim loại nhẹ trên ngay cả các trung tâm gia công kích thước nhỏ với trục chính xác.yêu cầu về trọng lượng thấp, quán tính thấp và cân bằng chính xác để cho phép gia tốc trục cao, sức mạnh cao và sức đề kháng mòn được đáp ứng cùng một lúc.Máy cắt từ đường kính 80 đến 160 mm có thể được gắn vào cùng một bộ điều hợp, trong khi trọng lượng của một máy cắt đường kính 160 mm với bộ chuyển đổi BT30 không vượt quá 3 kg.


Tất cả Worldia FMP-BEMáy cắt có 1 túi chèn tiêu chuẩn cho phép sử dụng các kết hợp khác nhau của BEHW1204 PCD và PCBN đầu chèn,có thể điều chỉnh hoặc không điều chỉnh cho một loạt các ứng dụng làm thô và hoàn thiện bao gồm cả xay cửa.



Tính năng thiết kế

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 2

Loại chèn

1Thiết kế nhôm hợp kim / thép

- Al trung tâm cơ thể để giảm cân

- Vòng thép cứng cho độ cứng cao và chống mòn, do đó thời gian cắt dài hơn so với các máy cắt với cơ thể nhôm

2. High chính xác cài đặt ghế túi giữ 0,02 mm axial runout mà không có cài đặt cài đặt

3Là một tiêu chuẩn, mỗi túi cũng có thể được điều chỉnh cho một axis runout trong phạm vi 0,1 mm

4. Đặt BEHW có sẵn trong một loạt các vật liệu, góc dẫn, lau, và góc thiết kế cho nhiều ứng dụng khác nhau trong mặt và vai mài xát thô và hoàn thiện

5- Phân biệt giữa mặt vị trí chèn và cạnh cắt để bảo vệ cạnh cắt và đơn giản hóa việc sử dụng chèn chồng chéo hoặc retipped

6. Chèn với 2 cạnh cắt và phục vụ tái phát / retip để giảm chi phí công cụ cho mỗi bộ phận

7. chất làm mát bên trong thông qua cơ thể cắt

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 3



BeHW PCD-được sử dụng trong các ứng dụng nhẹ và trung bình

Các phần đúc có đầu PCD với các góc khác nhau, máy lau và bán kính góc cho các ứng dụng đúc mặt và vai với độ sâu cắt cao hơn và hàm lượng Si < 10%. PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 4
Kích thước
L (mm) B (mm) S (mm)
12.2 9.525 4.76



Loại Chiều kính cắt Thông số kỹ thuật Mức cao nhất Kích thước N
25- 40 40 Mẹo cắt BS (mm) Ap Max (mm) Kr (°) Re (mm) PD10E
Tiêu chuẩn 75°     BEHW1204EZFR1 C03CB05 F 1 1 4 75 一一 HS03050
V   BEHWI204EZFR1B F 1 1 4 75 一一 H503615
  V! BEHW1204EZFR2 C03CB05 F 2 1 4 75 一一 HS03665
Máy lau 75°   V BEHW1204EZFR-WG C03CB05 F 1 4 4 75 HC03020
v   BEHW1204EZFR1B-WG C03CB05 F 1 4 4 75 HC07955
  V BEHW1204EZFR2-WG C03CB05 F 2 4 4 75 HS05456
Vòng 75°   V BEHW1204EZFR1-PT
R04CB05
F 1 4 75 0.4 HS01342
v   BEHW1204EZFR1B-PT
R04CB05
F 1 4 75 0.4 HC03861
  V BEHW1204EZFR2-PT
R04CB05
F 2 4 75 0.4 HC01106
Vũ trụ 90°   V BEHW1204PZFR1-UW R04CB05 F 1 1.5 4 90 0.4 HC02033
  V BEHW1204PZFL1-UW
R04CB05
F 1 1.5 4 90 0.4 O
    BEHW1204PZFR1B-UW
R04CB05
F 1 1.5 4 90 0.4 HS03185
  V BEHW1204PZFR2-UW
R04CB05
F 2 1.5 4 90 0.4 HS03630
Chiều dài đầy đủ 90°
Tôi...
    BEHW1204PZFR1 R04CB12 F 1 1.5 11 90 0.4 HS01810
  V BEHW1204PZFL1 R04CB12 F 1 1.5 11 90 0.4 O
v   BEHW1204PZFR1B R04CB12 F 1 1.5 11 90 0.4 HC03161
Mã hàng tồn kho   Thời gian giao hàng
Trong kho, MANANOVA tối đa 1 tuần
O Semi-standard, làm theo yêu cầu khoảng 5 tuần
C Tùy chỉnh, làm theo yêu cầu khoảng 8 tuần

Nghiên cứu trường hợp ứng dụng và khuyến nghị Worldia

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 5

Phần làm việc: Valve nhiệt tích hợp
máy bơm
Vật liệu: hợp kim nhôm

Vòng trục: Vòng trục đơn

Tốc độ tối đa: 16000RPM

Bộ điều hợp: BT40

Xét bề mặt: Ra0.8

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 6

Phần làm việc: Khung pin
Vật liệu: hợp kim nhôm

Vòng trục: Vòng trục đơn

Tốc độ tối đa: 16000RPM

Bộ điều hợp: HSK63A
Phần kết thúc bề mặt: Ra2.5

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 7

Phần làm việc: khối xi lanh

Vật liệu: hợp kim nhôm + sắt đúc màu xám
Vòng trục: Vòng trục đơn

Tốc độ tối đa:12000RPM

Bộ điều hợp: HSK63

Loại chế biến: Sơn bề mặt

Thời gian xử lý:1
Xét bề mặt: Ra10

PCD Máy cắt mài mặt ISO FMP080SA27-BE12-12 với 12 cạnh cắt công cụ để máy hiệu quả bề mặt phẳng 8

Phần làm việc: khối xi lanh

Vật liệu: HT280

Bộ điều hợp: HSK100

Độ cứng: HB200-275

Xử lý: bề mặt dưới

Loại chế biến: Làm xay

Thời gian xử lý:1

Xét bề mặt: Ra3.2



Dịch vụ Worldia

Tư vấn công nghệ và thiết kế công cụ tùy chỉnh Sau khi nghiên cứu cẩn thận các yêu cầu của bạn, các kỹ sư của chúng tôi đề xuất hiệu quả nhất
Nếu cần thiết, thiết kế công cụ chính xác cho nhu cầu của bạn.
Lắp ráp và đặt dụng cụ Nếu được yêu cầu, chúng tôi lắp ráp các máy cắt với các phần đính và điều chỉnh chúng trước khi giao hàng
Thêm Nhập lại và Lập lại Chúng tôi cung cấp tái đúp vào cùng một kích thước chèn nằm dưới điều kiện hấp dẫn
